معاينة قبل معرض فامبيشن للآلات الثقيلة في شنغهاي باوما

سيقام معرض Shanghai Bauma في 24 نوفمبر 2020، وستحضر Fambition وتعرض أحدث LHD FL10E. FL10E عبارة عن LHD كهربائي بمساحة 4 متر مكعب تحت الأرض مصمم للمناجم الكبيرة والمتوسطة الحجم المحلية والأجنبية. تدعم شركة Fambition مفهوم البحث والتطوير المتمثل في 'التجريف الفعال، والتشغيل المريح، والتصميم المتقدم، والتصنيع المبتكر'، وفهم اتجاه تطوير منتجات المعدات غير المسارية 'المعلوماتية، والذكاء، والكهرباء'. لقد وصل التصميم والتكوين والتصنيع إلى المستوى الرائد الدولي. .

01 - موفرة للطاقة وصديقة للبيئة

1、إن FL10E الذي تم إطلاقه حديثًا عبارة عن LHD كهربائي تحت الأرض بحمولة مقدرة بـ 10 أطنان. إنه يوفر حلاً فعالاً للانبعاثات الصفرية تحت الأرض ويحل مشاكل العميل المتمثلة في الضوضاء العالية والتلوث البيئي الناجم عن الديزل LHD.

2. بالمقارنة مع الديزل LHD، استهلاك الطاقة الكهربائية FL10E LHD أقل. وفقاً للحساب، فإنه يمكن توفير 20% من تكلفة الإنتاج.

02 、 مفهوم التصميم المتقدم

1 、 FL10E هو LHD كهربائي متقدم، مقارنة مع LHD الأخرى من نفس المستوى (SANDVIK LH409E و EPIROC EST 1030)، Fl10E لديه محرك مزدوج فريد من نوعه (محرك سفر، محرك هيدروليكي) يضمن أن كلا المحركين يعملان تحت الحمل المقدر يقلل من تسخين المحرك ويحسن بشكل كبير أداء طاقة LHD وكفاءة التجريف وعمر خدمة المحرك؛

2. إن الأنظمة الهيدروليكية للتوجيه والعمل ولف الكابلات كلها تعتمد نظامًا متغيرًا، مما يحسن بشكل فعال استقرار واقتصاد المعدات.

3. يعتمد نظام لف الكابل التحكم المتغير في المضخة وردود الفعل للحمل، والتي يمكن أن تحافظ على توتر كل ملف من الكابل في حالة ثابتة. بالمقارنة مع نظام المضخة الثابتة، فإنه يمكنه التحكم في شد كل ملف والتأكد دائمًا من أن الكابل في حالة توتر معقولة. تحل حالة التوتر مشكلة التكسير المتكرر الناتج عن ثني الكابل من قبل

4. FL10E يستخدم كابلًا ملفوفًا أفقيًا مع مزايا أداء أفضل، مقارنة بالكابلات الملفوفة العمودية:

مركز ثقل منخفض، تشغيل مستقر، رؤية أفضل، دوران مرن، القيادة بعد نقطة الاتصال، لا حاجة للرجوع للخلف، توفير الوقت وتحسين كفاءة الإنتاج. الكابلات الملفوفة العمودية عرضة لترتيب الكابلات بشكل غير متساوٍ، مما قد يؤدي بسهولة إلى انحشار الكابلات أو حتى انقطاعها

5. يعتمد نظام التحكم FL10E تصميمًا معياريًا وتكنولوجيا اتصالات CAN-BUS، مما يقلل بشكل كبير من أسلاك المعدات ويقلل بشكل كبير من مشكلة معدل الفشل المرتفع بسبب ضعف اتصال الخط. المكونات الهيدروليكية لعلبة التروس والعمل والتوجيه والفرامل ولف الكابلات العرض في الوقت الحقيقي والمراقبة وتشخيص الأخطاء والمطالبة بالمعلمات التقنية للنظام.

03 、 موثوقة ودائمة

1、المكونات الرئيسية لنظام نقل الطاقة: محركات VEM، ومحولات عزم الدوران DANA وناقل الحركة، ومحاور Kessler، وإطارات Goodyear، وكلها علامات تجارية مستوردة معروفة وذات موثوقية أعلى.

2. المكونات الهيدروليكية الرئيسية: تعتمد صمامات المضخة في النظام الهيدروليكي علامات تجارية عالمية مشهورة مثل parker، وKPM، وRexroth، وMico؛

3. العلامة التجارية الرئيسية للمكونات الكهربائية: قاطع الدائرة هو Bosch، والمكثف هو Schneider، والموصل هو Deutsch، والكابل هو Prysmian، وأجهزة مراقبة العزل هي BENDER، ABB، AB المكونات الكهربائية، وحدات تحكم TTC، وأجهزة التحكم عن بعد AOTEC.

4. تم تصميم FL10E بأجزاء هيكلية فائقة القوة، مع عمر خدمة يزيد عن 10 سنوات (20000 ساعة). يعتمد ذراع الرافعة على ذراع من النوع الصندوقي، ويتم تعزيز اللوحة الجانبية للذراع المتأرجح، ولوحة قضيب الربط، ولوحة دعم الجرافة، واللوحة المفصلية.

04、 اقتصادية وفعالة

1. إنها مجهزة بمحرك قيادة يوفر قوة جر القيادة ومحرك هيدروليكي يوفر العمل والتوجيه. عندما يتم ضمان قوة التجريف الكافية، لا يتأثر الجر. قوة التجريف القوية وقوة الجر تضمن القوة الكاملة أثناء عملية التجريف، والتي يمكن أن تتجنب بشكل فعال انتهاك أنظمة التشغيل مثل تسلق الخوازيق وأكوام التنظيف. ويمكنه أيضًا التعامل مع الصخور الكبيرة في بعض الظروف الخاصة.

2、FL10E يستخدم محرك قيادة بقدرة مقدرة تبلغ 110 كيلووات ومحرك هيدروليكي بقدرة مقدرة تبلغ 45 كيلووات. يتمتع المحرك المزدوج الوحيد في نفس المستوى من الكاشطة ذات الحجم 4 مكعبات بأكبر طاقة إنتاجية إجمالية تبلغ 155 كيلووات؛

3. يمكن لهيكل الكابل الملفوف الأفقي ضبط طول كابل ملفوف أطول لتلبية نصف قطر تشغيل أطول، وتقليل عدد حركات الخزانة الأرضية، وتحسين اقتصاد التشغيل.

05 、 إجراءات أمنية مشددة

1. تصميم النظام الكهربائي يلبي متطلبات السلامة JB/T5500 وGB25518. الدائرة الرئيسية مجهزة بجهاز حماية التيار المتبقي، وهي مجهزة بجهاز مراقبة التأريض والتسرب المستمر؛

2. يتم دمج فرامل العمل وفرامل الانتظار كمجموعة واحدة من الفرامل، والتي يتم دمجها عند طرفي الجسر وتعتمد طريقة الفرامل الرطبة المغلقة مع التحرير الهيدروليكي للفرامل الزنبركية. فرامل الزنبرك وفرامل التحرير الهيدروليكي أكثر أمانًا، مما يضمن الفرملة الآمنة للمركبة عند فشل النظام الهيدروليكي

3. تم تصميم الكابينة وفقًا صارمًا لمتطلبات الأداء GB/T17771 (eqv ISO3449) وحصلت على شهادة FOPS/ROPS؛

06 - راحة عالية في القيادة

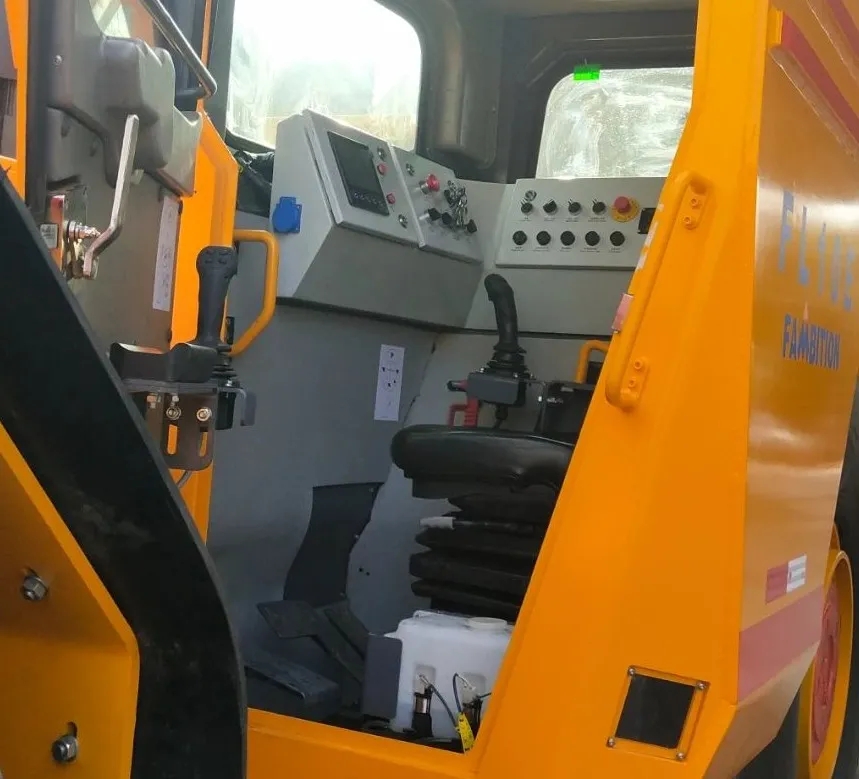

1 、 يعتمد FL10E كابينة مغلقة بالكامل، ومساحة كبيرة، ونظام تكييف هواء إضافي، وتصميم داخلي فاخر، وضوضاء أقل، وقيادة أكثر راحة.

2 、 FL10E تعتمد مقاعد مستوردة من العلامة التجارية الألمانية الشهيرة Grammer ، ومجهزة بوظائف تعليق الجرافة العائمة وذراع الرافعة ، مما يقلل من تلف أسطوانة الزيت وذراع الرافعة ، ويتكيف بشكل أفضل مع ظروف الطريق الوعرة تحت الأرض ، ويحسن بشكل فعال كفاءة تشغيل المعدات وراحة قيادة السائق ؛

3. بالمقارنة مع كابل التدوير العمودي، فإن كابل التدوير الأفقي لديه مجال رؤية أكبر، وهو أكثر ملاءمة لموظفي كابينة السائق لمراقبة معلومات حالة الطريق والقيادة بأمان أكبر.

4. تعمل لوحة القيادة الموجودة في الكابينة على تبسيط تصميم التشغيل، وتبسيط لوحة التحكم، وتقليل الأزرار بشكل كبير، وتقليل مؤشر الخطأ بشكل كبير، مما يقلل من تعقيد تشغيل السائق ويجعل من السهل التحكم في المعدات.

5. يتم تنفيذ العمل والتوجيه وتحويل التروس عن طريق التحكم الإلكتروني والتصميم المتكامل والتشغيل أكثر حساسية وتوفير العمالة والراحة. وفي الوقت نفسه، يتم استخدام تقنية FAMBITION الفنية الإلكترونية الفريدة FET لمراقبة حالة تشغيل المعدات في الوقت الفعلي، ويمكنها قراءة الأخطاء مباشرة. تقصير وقت صيانة المعدات بشكل كبير.

07 、 المعدات الذكية

1 、 FL10E يمكن أن يتوسع لتحقيق التحكم الذكي مثل إدارة الإنتاج والصيانة وإنتاج السلامة وما إلى ذلك، والتحكم في معلومات الوزن ومراقبة الفيديو والتنبؤ بالأخطاء وتحديد موقع الموظفين وغيرها من المعلومات من خلال التحكم في حافلة CAN أو نقل النقاط الثابتة أو المراقبة عن بعد .

2 、 جهاز التحكم عن بعد الاحتياطي ، واجهة بيانات حافلة المناجم الذكية ، والوصول المفتوح إلى المناجم. جهاز التحكم عن بعد Fambition له حالات تطبيق عملي في الأسواق المحلية والدولية.

3. يتم ترقية برنامج وحدة التحكم وفقًا لاحتياجات الاستخدام لتلبية متطلبات المستخدم.
